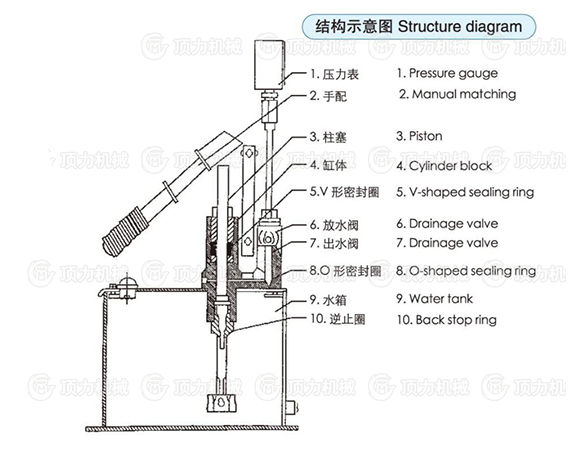

S-SY12.54型手動水壓泵結構圖

使用方法

S-SY12.54型手動水壓泵上供硫化機增壓使用的設備它具有小巧輕便、結構簡單、外形美觀、使用維護方便等優點，是一種理想的便攜式手動水壓泵。

本泵工作介質為溫度5 – 60℃的渭水。

本泵為立式單缸手動往復泵，由水箱、缸體、柱塞、進水閥組、壓力表、手柄放水閥和工作接管等主要零部件組成。工作時，搖動手柄帶動柱塞上 下運動 ，柱 塞上升時 ，進水閥開啟 ，工作介質被吸入缸體內 ，柱塞壓下時 ，進水閥 開啟 ，工作介質被吸入缸體內 ，柱 塞壓下時，進水閥關閉 ，出水閥開啟 ，介質被增壓而由側面排出。當壓力升高到所需工作壓力時，既或停泵進行保壓 ，壓 力表指示值即為工作壓力 ，保壓結束 ，開啟放水閥 ，工作介質放回水箱而卸壓。

使用時請先裝好壓力表（表和管接頭間密封件為o型封圈 10x19GB1235-86)  手柄和工作接管（高壓接管和快速接頭總成），水 箱充滿介質，然后開始工作。

使用中請定期向柱塞及銷軸處滴加數滴機油，以資潤滑，如發現滲漏應先行檢修。如擰緊各處螺紋連接件，適當調整柱塞密封件的壓力螺套。如發現保壓性能差或升壓速度過慢時，主要應檢查放水閥是否關緊，再檢查進水閥是否滲漏，必要時應拆下清理，研磨修復或更換。

如長期停用時，應排盡內腔積水，抽干防銹油或機油作防腐處理。
